Technisches Grundwissen zu KNX
Smart home and building solutions
Global. Secure. Connected

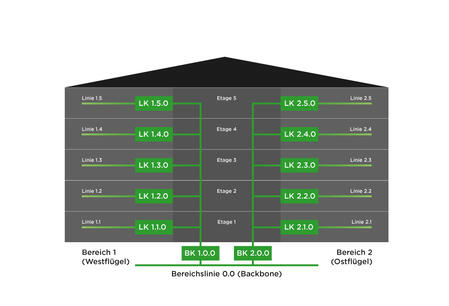

Die KNX-Topologie
Auf Basis Twisted-Pair-Kabel
Die kleinste Installationseinheit ist ein Liniensegment. Es umfasst je nach Spannungsversorgung eine gewisse Anzahl Geräte, in der Regel 64. Werden mehr Geräte in einem KNX-Netzwerk benötigt, werden weitere Linien hinzugefügt.
Die Hierarchie gliedert sich dabei folgendermassen:
- Linie (einzelnes Segment)
- Hauptlinie (verbindet mehrere Linien zu einem Bereich)
- Bereichslinie (verbindet mehrere Bereiche)
Jedes Gerät erhält eine physikalische Adresse. Diese ergibt sich aus der Linie und dem Bereich, in dem das Gerät physisch installiert wird. Bei der Vergabe der letzten Nummer (Ebene Teilnehmer) ist der Integrator mit der ETS Software frei. Eine gewisse Struktur wird aber dringend empfohlen. Weitere Informationen dazu finden Sie auch in den KNX Swiss-Projektrichtlinien.
Linie
Vergleich Topologie Twisted Pair und KNX IP
Topologie mit TP

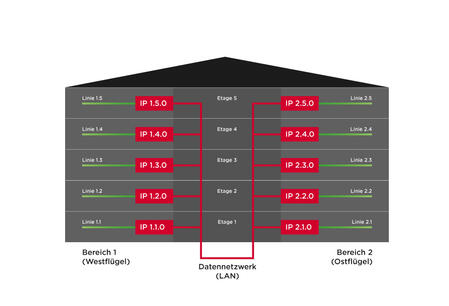

Topologie mit IP

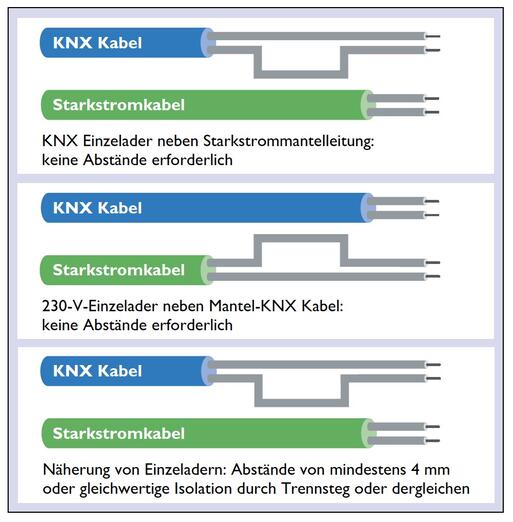

Die KNX-Leitungsführung
Die KNX-Kommunikation
Die Gruppenadresse
Die Gruppenadresse verbindet die Geräte, bzw. deren Funktionen und wird auch als Telegramm bezeichnet. Pro Funktion wird eine Gruppenadresse benötigt. Der Taster sendet ein Telegramm auf die Busleitung, und Aktoren, die auf dieses Telegramm parametriert sind, erkennen diese Informationen und schalten Licht, Jalousien usw.
Funktionsumfang

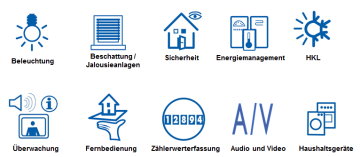

Gewerke, die mit KNX gesteuert werden können
Als Gewerk wurden ursprünglich die handwerklichen und bautechnischen Arbeiten im Bauwesen bezeichnet. Für die Gebäudeautomation wurden die Bezeichnungen der einzelnen Teilbereiche daraus abgeleitet. Dies sind unter anderem:
Und vieles mehr!

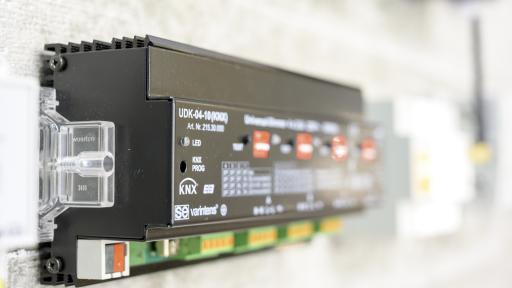

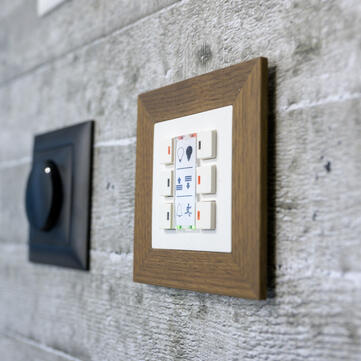

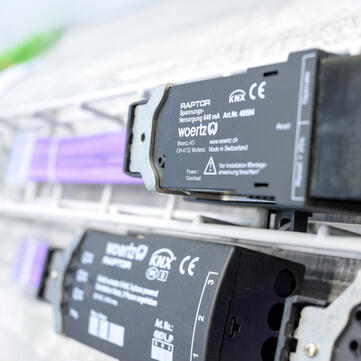

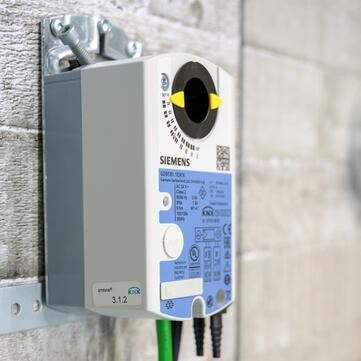

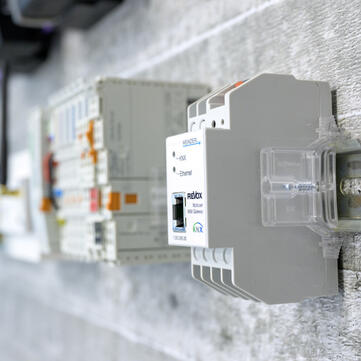

Beispiele für KNX-Geräte
Der KNX-Standard
Standardisierung
KNX ist als internationaler Standard (ISO/IEC 14543-3), als europäischer Standard (CENELEC EN 50090 und CEN EN 13321-1) sowie als chinesischer Standard (GB/Z 20965) anerkannt. KNX-Produkte verschiedener Hersteller können kombiniert werden – das KNX-Logo garantiert Vernetzbarkeit und Interoperabilität.
KNX-Spezifikation
Die dokumentierte KNX-Spezifikation ist vor allem für Hersteller interessant, die Schnittstellen oder KNX-Geräte entwickeln wollen. Die KNX-Spezifikation deckt sämtliche technischen Themen des KNX-Standards ab, vom ersten Kontakt mit der KNX-Technologie über die Zertifizierungsregeln und Tests bis hin zu Anwendungsbeschreibungen. Zu finden ist die Spezifikation auf der Webseite der KNX Association.
