Introduction à KNX

Smart home and building solutions

Global. Secure. Connected

Les notions principales du système KNX, expliquées simplement

KNX est un standard

KNX est un système de bus standardisé pour l’automatisation des bâtiments. S’appuyant sur la mise en réseau des technologies, il est capable de contrôler tous les corps d’état d’un bâtiment. Grâce à KNX, les applications les plus diverses peuvent être gérées sous le même toit avec un seul et même système. Au nom du principe de l’interopérabilité, les produits KNX de différents fabricants sont combinables – le logo KNX garantit cette interopérabilité et leur connectivité en réseau. KNX est donc le standard ouvert pour le contrôle des bâtiments monovalents et des immeubles d’habitation de tout genre.

KNX permet de gérer l’éclairage, les volets roulants, les systèmes de sécurité, la consommation d’énergie, le chauffage, la ventilation, la climatisation, les systèmes d’alarme et de surveillance, les interfaces de maintenance et de surveillance, la commande à distance, les applications audio et vidéo, la centrale solaire, les bornes de recharge pour les voitures électriques et de nombreuses autres applications.

Capteurs et actionneurs en réseau

Le secret du bâtiment intelligent réside dans la présence de capteurs et d’actionneurs et leur mise en réseau. Tandis que l’intelligence et les informations sont partagées entre les capteurs et les actionneurs à l’aide de «télégrammes» sur la ligne de bus, les capteurs collectent les données nécessaires et les actionneurs commutent ensuite l’énergie des luminaires, des stores, etc. Cette distinction entre l’énergie et l’intelligence permet de réaliser des applications intelligentes et en réseau tout à fait nouvelles.

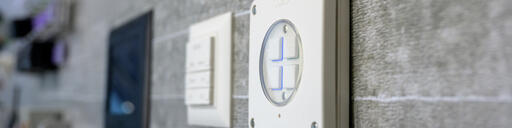

Les capteurs des différents fabricants sont très faciles à mettre en réseau grâce au standard KNX.

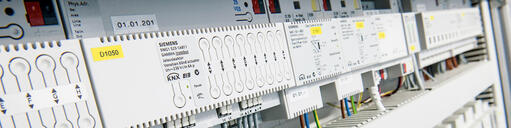

Les capteurs des différents fabricants sont très faciles à mettre en réseau grâce au standard KNX.
Capteurs
Actionneurs
Périphériques système
Passerelles
Capteurs
  • Boutons-poussoirs
    Interrupteurs, commutateurs, etc.
  • Détecteurs de mouvement et de présence
    Fixés au mur ou au plafond, ils détectent la présence ou le mouvement des personnes.
  • Capteurs de lumière
    Détectent la luminosité et influent donc sur les régulations ou commutations assignées à la luminosité.
  • Entrées binaires
    Collectent tous les éventuels signaux des contacts libres de potentiel.
Actionneurs
  • Actionneurs de commutation
    Commutent tout type de consommateur (luminaires, moteurs, etc.).
  • Actionneurs de variation
    Varient l’intensité des luminaires.
  • Actionneurs de volets roulants et stores
    Pour la commande de volets roulants, stores, etc.
Périphériques système
  • Alimentation électrique
    L’alimentation électrique fournit au système une tension de 30 V SELV.
  • Interface USB
    Pour la configuration de l’installation ou le raccordement par USB d’appareils non KNX au système KNX.
  • Coupleur de ligne / zone
    Un coupleur de ligne permet de réaliser une nouvelle ligne et un coupleur de zone une nouvelle zone.
  • Amplificateur de ligne
    Un amplificateur de ligne permet d’étendre l’installation TP à 256 participants par ligne (appareil identique au coupleur de ligne).
  • Routeur IP
    Relie le réseau KNX TP au réseau KNX IP, permettant donc l’intégration de KNX aux réseaux IP.
  • Interface IP
    Réservée au paramétrage de KNX via IP.
  • Coupleur de média
    Le coupleur de média sert d’interface, par exemple entre des composants RF (radio) et TP (câblés).
Passerelles
  • DALI
    La passerelle Dali relie KNX au système de bus DALI. Dans les paramètres, chaque participant DALI (1-64) peut être assigné aux adresses de groupes KNX correspondantes.
  • DMX
    La passerelle DMX permet de relier le bus DMX au système de bus KNX et donc de commander les luminaires DMX via KNX.
  • SMI
    La passerelle SMI relie les actionneurs de stores SMI au système de bus KNX. Elle permet ainsi de commander également les moteurs SMI via KNX.

Building solutions, Smart home

KNX offre de nombreuses possibilités pour la mise en réseau des corps de métier de bâtiments fonctionnels.

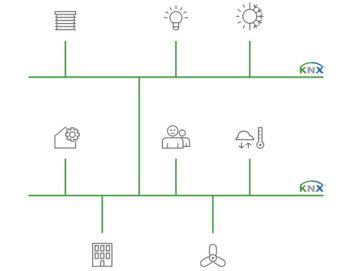

Fonctionnel. Indépendant. Efficace sur le plan énergétique.

Éprouvé. Modulaire. Tous corps d’état confondus.


Smart Home

KNX a fait ses preuves dans le smart home (Photo by Ralph Kayden on Unsplash)

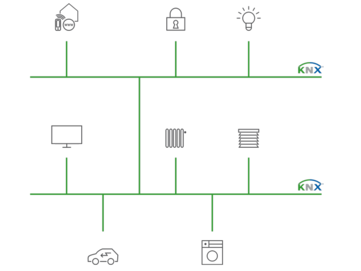

Fonctionnel. Indépendant. Efficace sur le plan énergétique.

Fonctionnel. Indépendant. Efficace sur le plan énergétique.

Les avantages de KNX

  • Un seul système pour toutes les applications
  • Pour l’habitat, le bâtiment monovalent et les ouvrages d’infrastructure
  • Technologie évolutive
  • 500 fabricants proposant des composants harmonisés
  • Éprouvé depuis plus de 30 ans
  • Réalisation aisée de solutions intégrales
  • Nombreuses interfaces avec des systèmes tiers
  • Sécurité élevée
  • Décentralisation des appareils de bus minimisant considérablement le câblage
  • Exploitation de l’intelligence et de l’information des différents composants
  • Nombre de fonctions systèmes en hausse (fonctions exploitables par différents récepteurs)
