La topologie KNX

Basée sur un câble (twisted pair)

La plus petite unité d’installation est un segment de ligne. En fonction de la tension d’alimentation, le segment de ligne inclut un certain nombre d’appareils, en général 64 par ligne. S’il est nécessaire d’équiper le réseau KNX d’appareils supplémentaires, il faut ajouter des lignes.
La hiérarchie du système se présente comme suit:

  • Ligne (un segment)
  • Ligne principale (reliant plusieurs lignes à une zone)
  • Ligne de zone (reliant plusieurs zones)

Chaque appareil se voit attribuer une adresse physique. Celle-ci est fonction de la ligne et de la zone où il est installé physiquement. L’intégrateur est libre d’attribuer le dernier numéro (niveau participant) sur le logiciel ETS. Néanmoins, il est vivement recommandé de respecter une structure définie. Plus à ce sujet: voir les Directives projet KNX Swiss.

Ligne

La topologie KNX: ligne

Zone définie par une ligne principale

La topologie KNX: zone définie par une ligne principale

Plusieurs zones

La topologie KNX: plusieurs zones

Comparatif topologies Twisted Pair et KNX IP

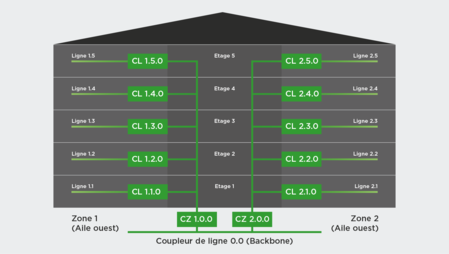

Topologie TP

Topologie câble Twisted Pair

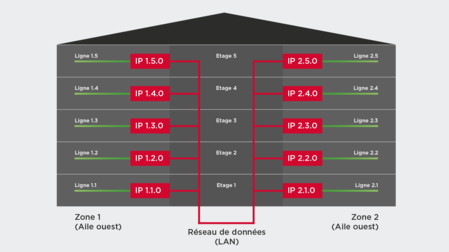

Topologie IP

Topologie IP

Le câblage KNX

Les câbles twisted pair (à paire torsadée) peuvent être tirés dans la gaine des conducteurs haute tension dès lors que leur résistance d’isolation est identique et que les règles d’installation sont conformes aux normes NIN. Dans les boîtes de dérivation, il faut veiller à une séparation interne. Ici également, les règles prévues par les normes NIN s’appliquent.

Câblage KNX
Les actionneurs KNX règlent et varient les LED séparément ou en scènes.

La communication KNX

L’adresse de groupe KNX

L’adresse de groupe relie les appareils ou leurs fonctions. Elle est également désignée par télégramme. Une adresse de groupe est requise par fonction. L’interrupteur envoie un télégramme à la ligne de bus, et les actionneurs configurés en fonction de ce télégramme reconnaissent ces informations puis commutent l’éclairage, les stores, etc.

Fonctionnalités

Corps d’état pouvant être contrôlés par KNX

Par corps d’état, on entend les métiers et les techniques du bâtiment. L’automatisation des bâtiments reprend la désignation de chacun de ces corps d’état. Parmi ceux-ci, on compte, entre autres:
Installations solaires, l'éclairage, l'ombrage, la surveillance etc. sont des corps d'état.

Et beaucoup plus!

Exemples d’appareils KNX

Entraînement KNX de vannes de ventilation
Actionneur KNX à câbles plats pour le montage décentralisé
Les pousseurs KNX sont disponibles en bois et beaucoup d'autres matériaux.
Les passerelles KNX connectent KNX avec nombreux autres systèmes.

Le standard KNX

Standardisation

Le logo KNX protégé désignant les produits compatibles
KNX est reconnu comme standard international (ISO/IEC 14543-3), européen (CENELEC EN 50090 et CEN EN 13321-1) et chinois (GB/Z 20965). Les produits KNX de différents fabricants sont combinables – le logo KNX garantit cette interopérabilité et leur connectivité en réseau.

Spécifications KNX

Le logo KNX protégé désignant les produits compatibles

Les spécifications KNX documentées sont surtout intéressantes pour les fabricants qui souhaitent développer des interfaces ou des appareils KNX. Les spécifications KNX couvrent tous les domaines techniques du standard KNX, depuis le contact initial avec la technologie KNX aux descriptions des applications, en passant par les tests et les règles de certification. Ces spécifications sont publiées sur le site web de la KNX Association.
